RG11

应用及主要特性: - RG系列电缆最初创建于支持MIL - C - 17二战的军事应用。这些电缆迅速成为商业无线应用的首选产品,并广泛运用于如微波系统,军事航空航天,军事地面通信系统等。 -达到MIL -C-17的所有要求; -良好的屏蔽效果; -较低的PIM; -所有电缆符合ANSI/SCTE 74标准,SCTE编织标准,75欧姆射频同轴电缆的柔性降低。

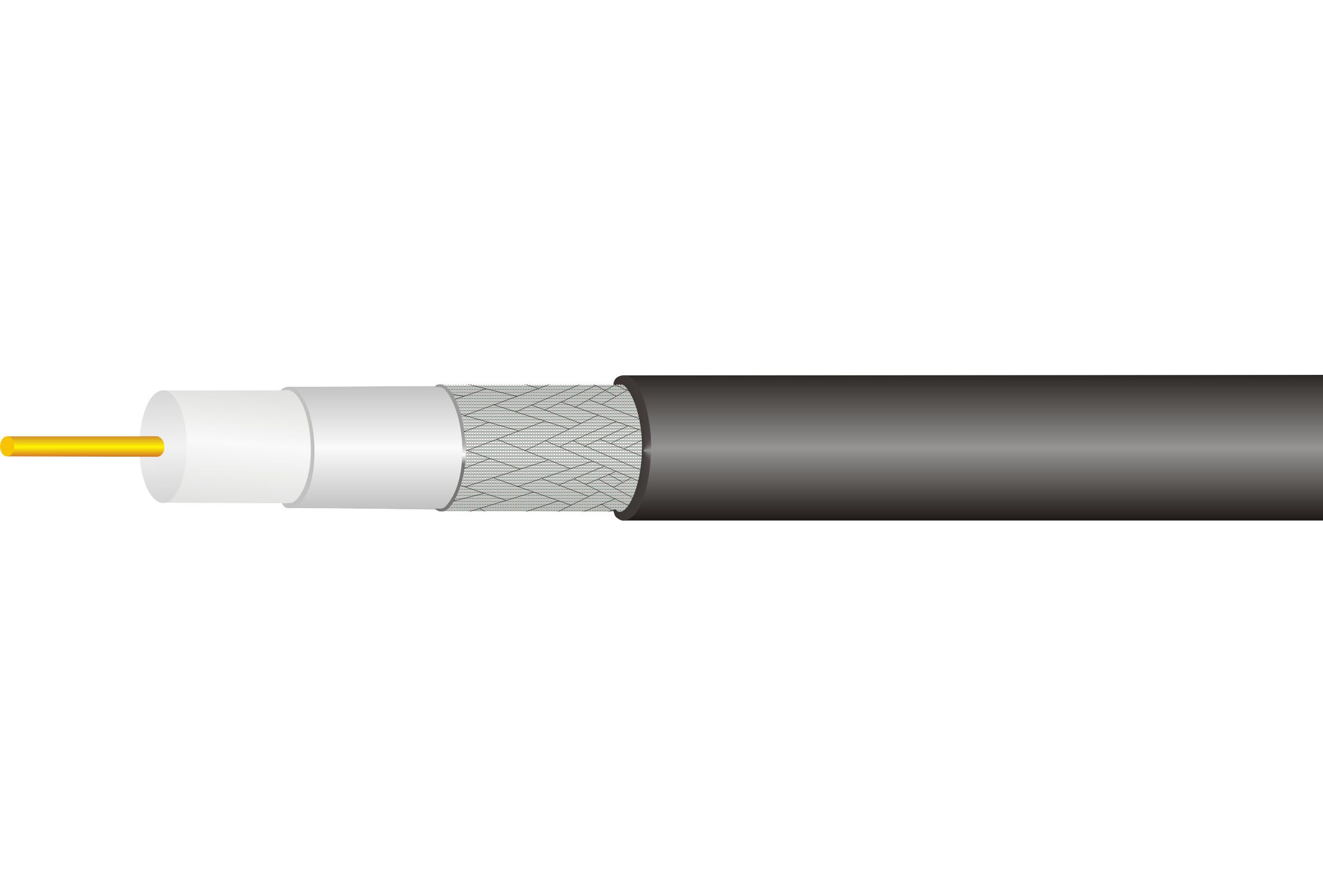

产品结构

型号

RG11

内导体(mm)

1.63 BC

绝缘层(mm)

7.11FPE

外导体(mm)

7.80 BONDED AL FOIL+   AL-MG/TC BRAIDING

护套(mm)

10.03 PVC /   PE


电气性能

特性阻抗(ohm)

75

电容(pF/m)

52

传输速率(%)

85

屏蔽率(>dB)

80

最大额定电压(KVrms)

4


回波损耗

1-1000MHz(dB/100m

≤-26

1001-3000MHz(dB/100m)

≤-20


衰减
(20℃/(68 °F))

频率(MHz)

衰减(dB/100m)

频率(MHz)

衰减(dB/100m)

50

3.02

750

12.40

100

4.32

800

12.95

200

6.05

1000

14.50

550

10.40



认证

ISO / UL /   CUL / CE / ETL / CETL / ROHS / REACH
