1/4"S 3/8"S 1/2"S 1/2" 7/8" 1-1/4" 1-5/8"

...

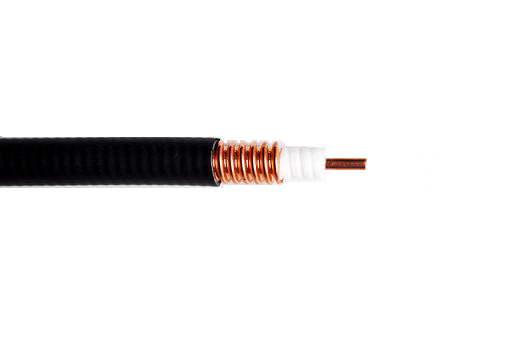

1/4"S

HRCAY-50-5

产品结构

内导体 (mm):

1.9

绝缘层 (mm):

5.00

外导体 (mm):

6.40

外护套(mm):

7.60









电气性能

传输速率 (%):

83

额定电容(pF/m):

80

峰值电压 (V):

800

耐电压(V):

2000

特性阻抗 (Ω):

50±2


回波损耗

典型驻波

VSWR(≤)

30Mhz~3000Mhz

1.2

800Mhz~900Mhz

1.1

1700Mhz~1900Mhz

1.1

2100Mhz~2200Mhz

1.1


衰减
(20℃/(68 °F))

频率 (Mhz)

衰减(dB/100M)
(@20℃)

频率 (Mhz)

衰减(dB/100M)
(@20℃)

100Mhz

5.89

1000Mhz

19.60

200Mhz

8.41

1500Mhz

24.30

300Mhz

10.40

1800Mhz

26.90

450Mhz

12.80

1900Mhz

28.50

800Mhz

17.40

2000Mhz

32.10

900Mhz

18.40

3000Mhz

35.60
