1/4"S 3/8"S 1/2"S 1/2" 7/8" 1-1/4" 1-5/8"

...

3/8"S

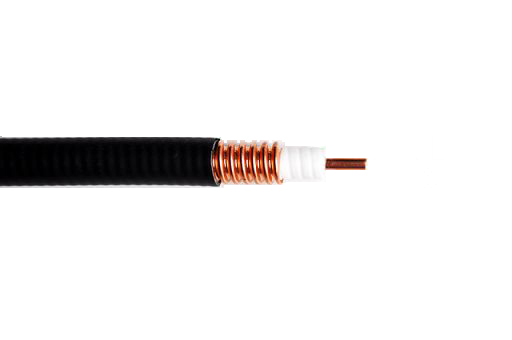

HRCAY-50-7

产品结构

内导体 (mm):

2.6

绝缘 (mm):

7.00

外导体 (mm):

9.00

外护套 (mm):

10.60


电气性能

传输速率(%):

83

额定电容 (pF/m):

76

峰值电压 (V):

1000

耐电压(V):

2000

特性阻抗 (Ω):

50±2


回波损耗

典型驻波比

VSWR(≤)

30Mhz~3000Mhz

1.2

800Mhz~900Mhz

1.1

1700Mhz~1900Mhz

1.1

2100Mhz~2200Mhz

1.1

衰减
(20℃/(68 °F))

频率 (Mhz)

衰减(dB/100M)
(@20℃)

频率 (Mhz)

衰减(dB/100M)
(@20℃)

100Mhz

4.13

1000Mhz

13.64

200Mhz

5.65

1500Mhz

17.60

300Mhz

6.91

1800Mhz

19.84

450Mhz

8.57

1900Mhz

20.55

800Mhz

11.91

2000Mhz

32.10

900Mhz

12.79

3000Mhz

35.60
