RG402

应用及主要特性: - RG系列电缆最初创建于支持MIL - C - 17二战的军事应用。这些电缆迅速成为商业无线应用的首选产品,并广泛运用于如微波系统,军事航空航天,军事地面通信系统等。 -达到MIL -C-17的所有要求; -良好的屏蔽效果; -较低的PIM; -所有电缆符合ANSI/SCTE 74标准,SCTE编织标准,75欧姆射频同轴电缆的柔性降低。

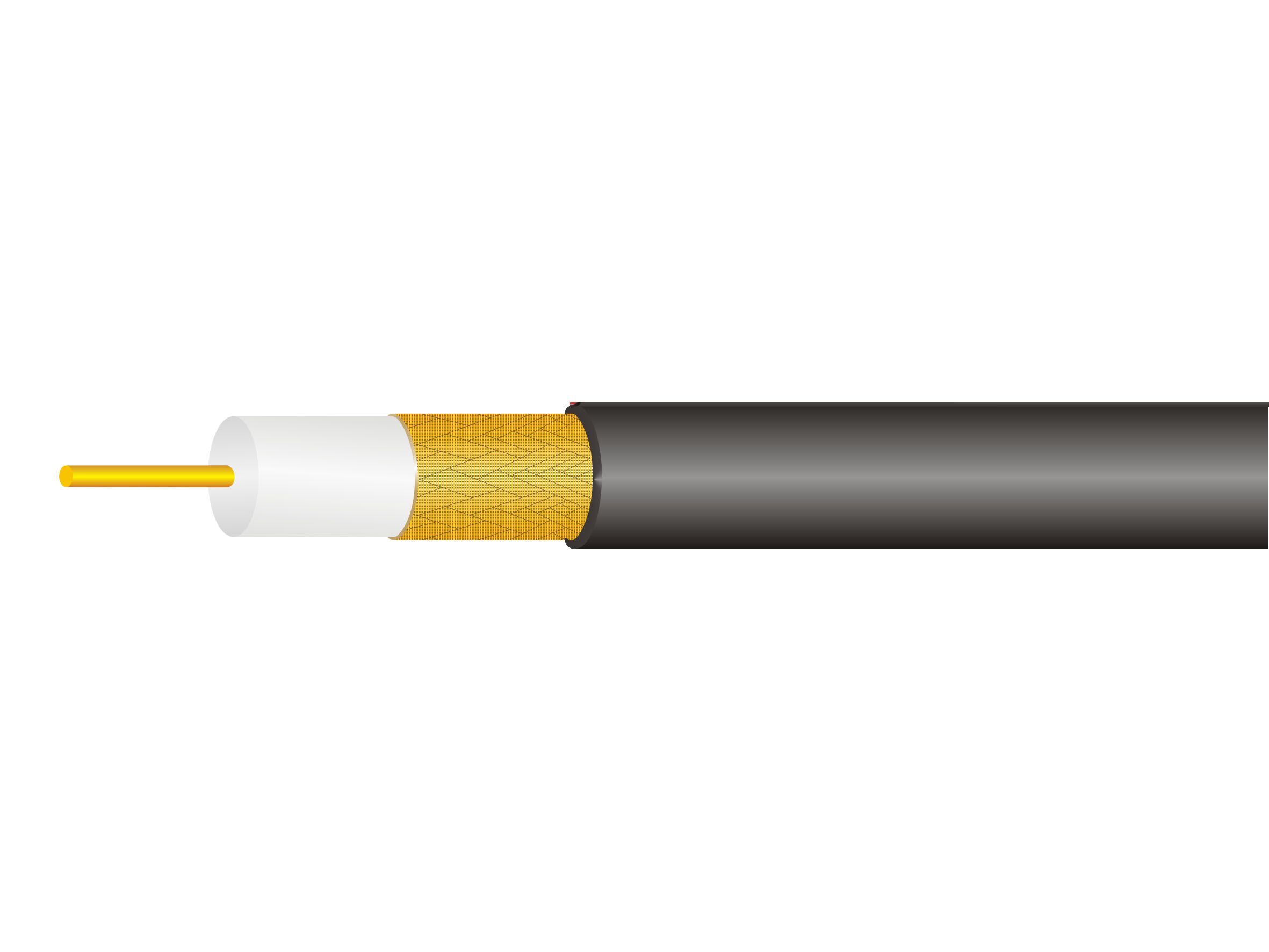

产品结构

型号RG402
内导体(mm)0.93 SC,SCCS
绝缘层(mm)3 PTFE
外导体(mm)3.58 Copper Tube
护套(mm)


电气性能

特性阻抗(ohm)50
电容(pF/m)95.1
介质耐压(KVrms@60HZ)1.9
灭晕电压(KVrms@60HZ)5.0
中止频率(GHZ)34.0
最小弯曲半径(mm)12.5
外导体温度(℃)175


回波损耗

1-1000MHz(dB/100m

≤-26

1001-3000MHz(dB/100m)

≤-20


衰减
(20℃/(68 °F))

频率(GHz)衰减(dB/m)频率(GHz)功率(CW)
0.50.2600.5600.5
10.3701417.5
30.7202231.9
50.9105174.4
101.36010117.5
202.1002077.9
认证ISO / UL / CUL / CE / ETL / CETL / ROHS / REACH
